A drónos tetővizsgálat manapság a drónnal végzett vizsgálatok egyik leggyakoribb típusa. Azonban néhány évvel ezelőtt a drón használata a tetőfelmérés és tetőelemzés során csupán ötlet volt, mintsem általános gyakorlat.
Ebben a drónos tetővizsgálat útmutatóban áttekintjük a drónok szerepét és előnyeit, a tetőfelmérés, tetővizsgálat lépéseit, valamint egy megoldást is bemutatunk a tetőelemzéshez és jelentés generálásához.
Megjegyzés: A jelenlegi cikk egy kooperatív munka eredményeként jött létre. A SurveyTransfer és az AeroDetect közösen dolgoztak ki egy QGIS alapú tetővizsgálat modult. A QGIS szkriptet és sablonokat – tetőelemzés és riport generálás – a SurveyTransfer Standard és Pro csomagjaihoz adjuk ajándékba örökös licensszel, így szabadon felhasználható az ügyfeleinknek.
A tetőelemzés és jelentés generálása fejezetben bemutatjuk, hogyan lehet QGIS-ben drónos tetővizsgálat eredményéből komplex tetőelemzést végezni és riportot létrehozni. Egy kis ízelítő, a SurveyTransfer által fejlesztett QGIS tetőelemző modulról.
![YouTube player](https://i.ytimg.com/vi/dmyKT4r7HV4/maxresdefault.jpg)
Ha olyan drónpilóta vagy, aki drónos tetővizsgálat projekteket végez, vagy szeretnél többet megtudni a tetőellenőrzés menetéről, akkor jó helyen jársz!
Mi is az a drónos tetővizsgálat és tetőfelmérés?
A drónos tetővizsgálat során a tető állapotáról gyűjtünk adatokat, majd az adatok felhasználásával képek, térképek és 3D állományok készülnek. Az előállított térképek és 3D fájlok specifikus tetőelemzés után értékes információkat szolgáltatnak. A végén ezek egyvelegéből készül egy jelentés is.
Alapvetően kétféle kamerát szokás használni a légi tetőfelméréshez. Attól függően, hogy milyen jellegű felmérést kell végezni, használható RGB nagylátószögű kamera vagy hőkamera is.
Megjegyzés: A tetővizsgálat elvégezhető LiDAR-ral is, azonban itt a vizuális információ valós színes formában fontosabb! Az RGB kamerával készített fotogrammetriai felmérés elterjedtebb a drónos tetővizsgálatban.
Miért hasznos a drónos tetővizsgálat? Milyen előnyei vannak?
Drón nélkül a tetővizsgálat hagyományos módja az, hogy egy tetőt vizsgáló személy létrát használva felmászik a tetőre és körbenéz. Ez nem túl biztonságos és nem reprezentatív, hiszen számos tetőrész lehet veszélyes és megközelíthetetlen. Más szóval a hagyományos tetővizsgálat nem túl effektív. Ezzel szemben a drónos tetővizsgálat során a drónpilóta biztonságos módon, rendkívül időhatékonyan és pontosan, részletesen mérheti fel a teljes tetőfelületet.
A drónos tetővizsgálat, tetőfelmérés lépései
Íme az összes lépés, amiket szem előtt kell tartanod ahhoz hogy a drónos tetőfelmérés sikeres legyen.
1. lépés – Készülj ellenőrzőlistával
A felmérés előtt győződj meg arról, hogy minden készen áll-e a felmérésre:
- Győződj meg arról, hogy a drón akkumulátorai és tartalék akkumulátorai teljesen fel vannak töltve.
- Ellenőrizd a drón memóriakártyáját, hogy van-e elég szabad hely a gyűjteni kívánt adatok tárolásához.
- Csekkold le a drón kamera beállításait, hogy készen áll-e a szükséges felvételek készítésére.
- Ellenőrizd a drón érzékelőit, légcsavarjait és minden tartozékot.
- Győződj meg arról, hogy az időjárás megfelelő lesz a repüléshez.
- Rendelkezel minden megfelelő engedéllyel ahhoz, hogy abban a légtérben repülj?
2. lépés – Biztonsági intézkedések és jogi megfelelés
- Mindig ügyelj a biztonságos repülésre és a felmérés megkezdése előtt ellenőrizd a területet, hogy elkerüld az ütközésből vagy zuhanásból fakadó anyagi károkat vagy sérüléseket.
- Rendelkezel a megfelelő tanúsítvánnyal, drón engedéllyel?
- Győződj meg arról, hogy betartod a helyi drónokra vonatkozó szabályozást.
3. lépés – Tervezd meg repülését
- Használj légi térképező szoftvert a drón repülési útvonalának megtervezéséhez. Az útvonalnak alaposan le kell fednie a tetőt és több nézőpontból kell felvételezni.
4. lépés – Indulhat a felmérés
- Ne feledd, hogy jó minőségű fényképeket és/vagy videókat kell készítened a drónnal a teljes tetőről.
5. lépés – Térképek, 3D fájlok és egyéb szállítandók létrehozása
A drónos tetővizsgálat térképei és 3D fájljai fotogrammetriai szoftverrel létrehozhatók. Ha megvan az összes fénykép, videó, 3D-s modell, ortomozaik, digitális magasságmodell (DEM) vagy egyéb kimenet, akkor itt az ideje, hogy elemezd ezeket. Általában a tetőelemzés a következő elemekből áll:
- tetőrészek azonosítása és megrajzolása
- tetőfelületek méretének meghatározása
- tetőélek hosszának meghatározása
- tetőrészek hajlásszögének meghatározása
- a tetőn lévő tárgyak helyének és méretének (kémény, tetőklíma, antenna, tetőablakok, stb.) meghatározása
- eséstérkép készítés
- 3D tetőrajz készítés tervezéshez
- tető állapotrögzítés: felületi sérülések, például repedések, hiányzó zsindelyek, tetőcserepek vagy egyéb, tetőfedő anyagokkal kapcsolatos problémák dokumentálása
6. LÉPÉS – JELENTÉS LÉTREHOZÁSA
A kimeneti állományok felhasználásával állíts össze egy jelentést, amely részletezi a drónos tetővizsgálat legfontosabb megállapításait.
A tetőelemzés és a jelentés generálása
A tetőelemzés során végzett mérések (pl. dőlésszög, 3D terület, magassági adatok, 3D hosszmérések) és a jelentés elkészítése időigényes manuális munkát jelent. Ennek automatizálására QGIS-ben írtunk egy olyan szkriptet, ami automatikusan generálja a szükséges kimeneti állományokat és elvégzi a méréseket. Mindezek mellett egy jelentés sablont is elkészítettünk, aminek segítségével pár perc alatt elkészíthető a jelentés. Ennek köszönhetően egy projekt alatt – persze projekt komplexitásától függően – akár 8 órát is megspórolhatsz! Mivel a tetőelemző modult ajándékba adjuk a SurveyTransfer Standard és Pro csomagjaihoz, így az egyik legköltséghatékonyabb megoldás is egyben.
Mire van szükség a QGIS alapú tetőelemzés végrehajtásához?
A tető ortofotójára (vagy ortomozaikra) és a tető magassági modelljére (DEM). A SurveyTransfer csapata biztosítja a következőket:
- Előre elkészített QGIS projekt (Roof_Analysis_Report_Template.qgz), benne a jelentés sablonnal.
- QGIS stílusfájlok, amik a tetőélek és tetőfelületek tematizált ábrázolását biztosítják (roof_line_style.qml; roof_polygon_style.qml).
- Tetőrészek mérését biztosító szkript (roof_analysis_process.py).
- Részletes 10 perces tutorial videó a modul használatához.
Hogyan működik a QGIS tetőelemzés?

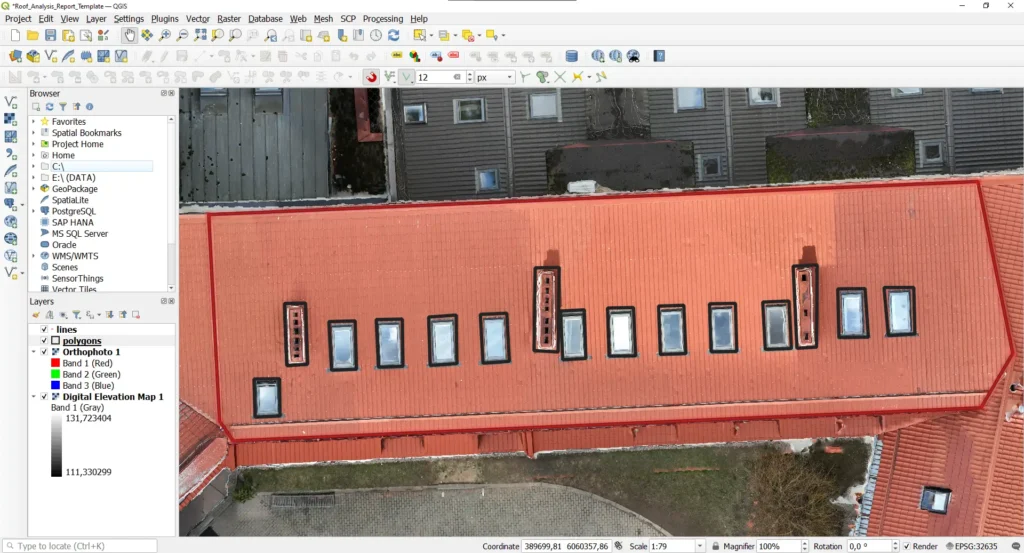

Az általunk adott QGIS projektfájlban létre kell hozni két shapefile-t. Egy shapefile a tetőfelület berajzolásához és egy külön shapefile a tetőélekhez. Az ortofotón, térképi nézetben sokkal egyszerűbb és gyorsabb megrajzolni a tetőrészeket, mint egy 3D állományon, ezzel is időt spórolunk neked! 🙂
![roof inspection roof analysis drónos tetővizsgálat tetőelemzés tetőfelmérés 01](https://surveytransfer.net/wp-content/uploads/2024/05/roof-inspection-roof-analysis-dronos-tetovizsgalat-tetoelemzes-tetofelmeres-01-1024x553.webp)
Indítsd el az elemző szkriptet és add meg a kötelező adatokat. A szkript eredményei a „Select Folder for Outputs” mappában fognak létrejönni.
![QGIS roof analysis module](https://surveytransfer.net/wp-content/uploads/2024/05/QGIS-roof-analysis-module.webp)
Két shapefile jelenik meg ennek eredményeképp. Ezek olyan tematikus stílusozású fájlok, amik a legfontosabb tető paramétereket már tartalmazzák.
![roof inspection roof analysis drónos tetővizsgálat tetőelemzés tetőfelmérés 02](https://surveytransfer.net/wp-content/uploads/2024/05/roof-inspection-roof-analysis-dronos-tetovizsgalat-tetoelemzes-tetofelmeres-02-1024x555.webp)
A szkript nem csupán számításokat végez, de konvertál is! A 2D rajzokat a DEM alapján 3D síkokká alakítja, ezáltal tervezéshez és további 3D elemzéshez használható fájlok keletkeznek.
![roof survey tetőfelmérés 3D](https://surveytransfer.net/wp-content/uploads/2024/05/roof-survey-tetofelmeres-3D.webp)
Drónos tetővizsgálat – Jelentés sablon QGIS-ben

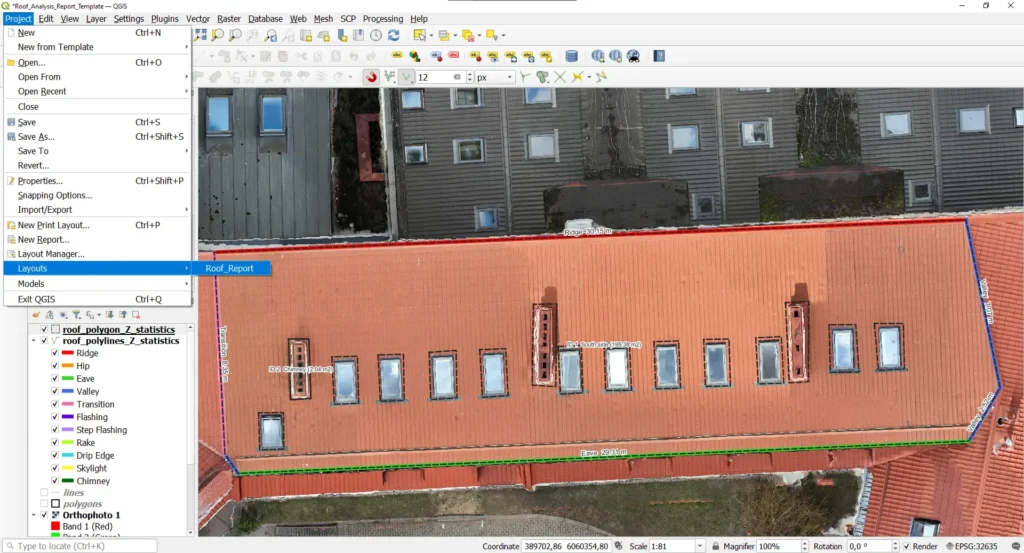

Az általunk előre elkészített jelentés sablont a Project/ Layouts/ Roof_Report menüpontban találod meg (ez a Roof_Analysis_Report_Template.qgz QGIS projektfájl része).
![roof inspection roof analysis drónos tetővizsgálat tetőelemzés tetőfelmérés 03](https://surveytransfer.net/wp-content/uploads/2024/05/roof-inspection-roof-analysis-dronos-tetovizsgalat-tetoelemzes-tetofelmeres-03-1024x553.webp)

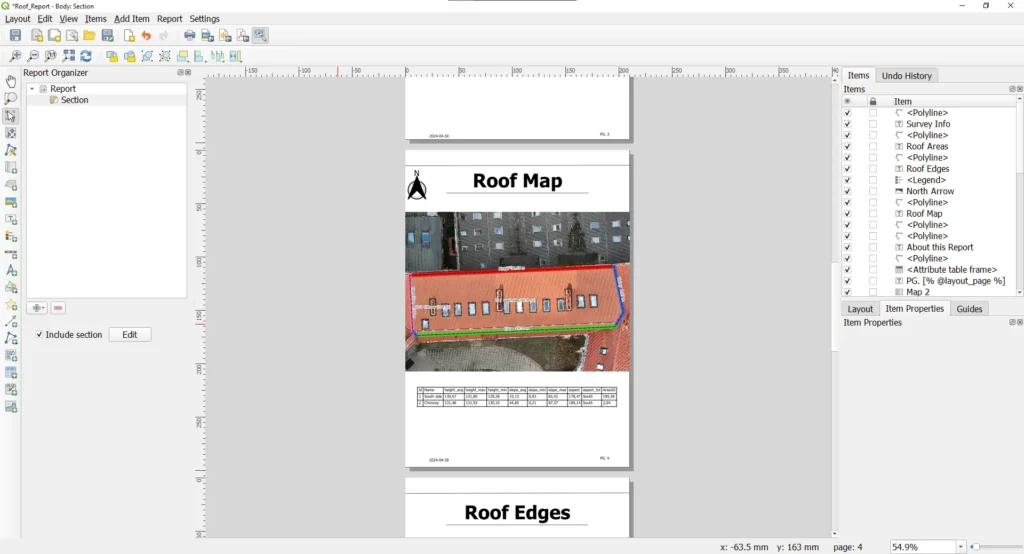

A jelentés sablonnak köszönhetően pár perc ráfordítással kész jelentést lehet készíteni. A jelentés interaktív módon a megjelenített QGIS térképi tartalmat adja vissza. Mindezek mellett teljesen testreszabható a jelentés tartalma és PDF-ként is exportálható.
![roof inspection roof analysis drónos tetővizsgálat tetőelemzés tetőfelmérés 04](https://surveytransfer.net/wp-content/uploads/2024/05/roof-inspection-roof-analysis-dronos-tetovizsgalat-tetoelemzes-tetofelmeres-04-1024x554.webp)
Haladó tetőelemzés QGIS-ben

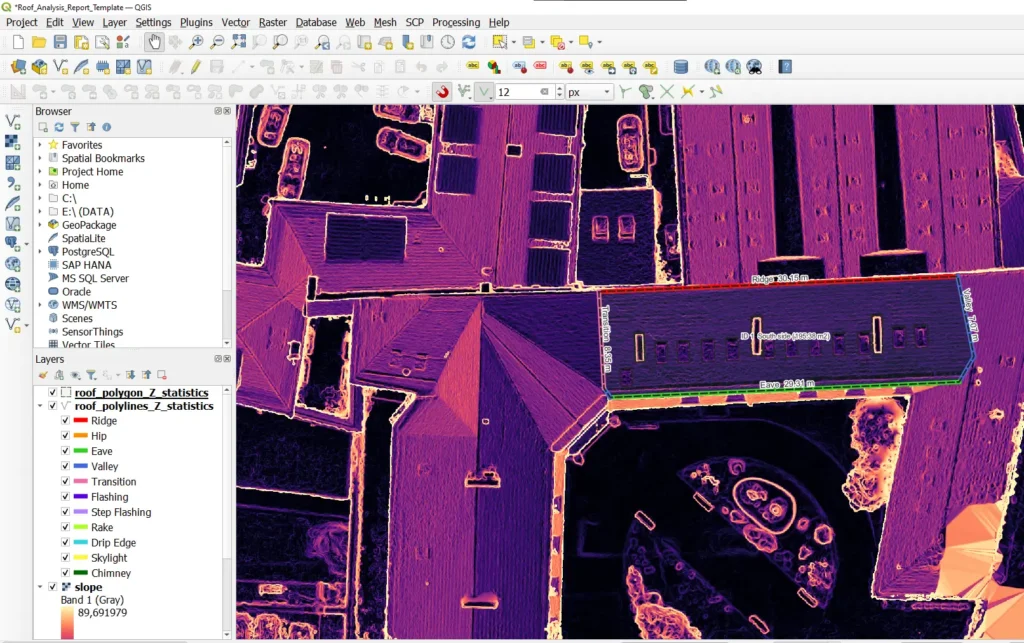

A roof_analysis_process.py szkript eredményei nem csak a shapefile-ok lesznek, hanem egy kitettség térkép (aspect) és egy lejtőszög térkép (slope) is. A lejtőszög térkép segítségével pár kattintással rendkívül látványosan lehet ábrázolni a nagyobb és kisebb lejtésű tetőrészeket.
![roof survey tetőfelmérés 3D 02](https://surveytransfer.net/wp-content/uploads/2024/05/roof-survey-tetofelmeres-3D-02-1024x643.webp)

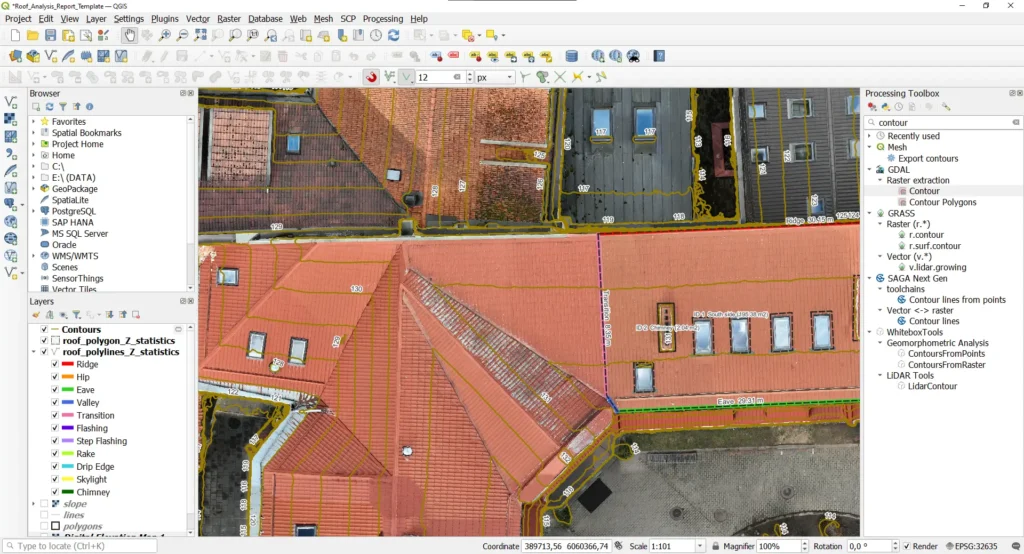

Amennyiben még eséstérképet (szintvonalas) is készítenél, úgy elegendő a „Contour” függvényt lefuttatni a DEM-en és máris kész az új térkép. Ezek persze beépíthetők a jelentés sablonba is!
![roof survey tetőfelmérés 3D 03](https://surveytransfer.net/wp-content/uploads/2024/05/roof-survey-tetofelmeres-3D-03-1024x554.webp)
A drónos tetővizsgálat eredményeinek megosztása

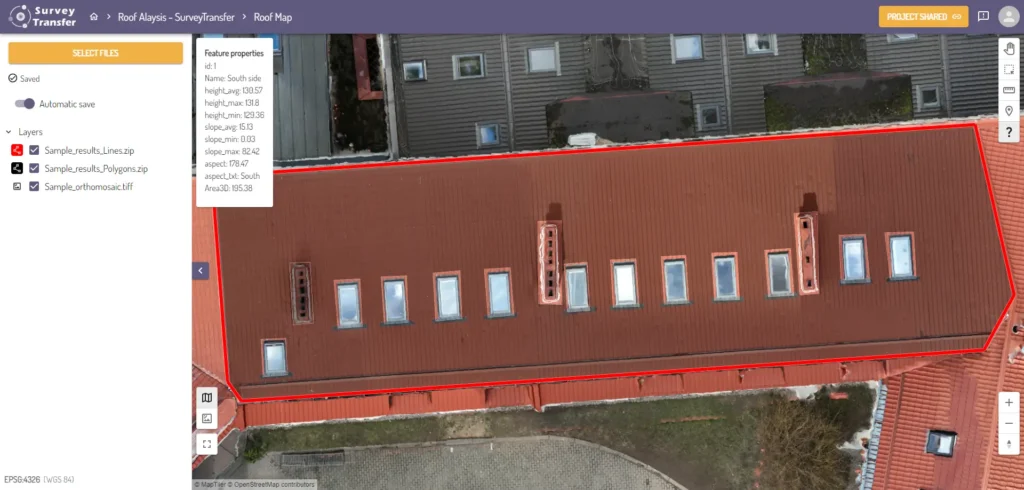

A drónos tetővizsgálat eredményeinek – légi fotók, videók, ortofotók, DEM-ek, 3D modellek, shapefile-ok, PDF jelentések – szakszerű megosztásához célszerű a SurveyTransfer-t használni. A SurveyTransfer segítségével nemcsak az adatok átadása, de külső szoftver nélküli, online megjelenítés is elérhető!
![roof inspection roof analysis drónos tetővizsgálat tetőelemzés tetőfelmérés 05](https://surveytransfer.net/wp-content/uploads/2024/05/roof-inspection-roof-analysis-dronos-tetovizsgalat-tetoelemzes-tetofelmeres-05-1024x490.webp)
